97com I 亚洲精视频 I 91在线文字幕 I 色一伦 I 黄污视频网站 I 亚洲日本va在线视频观看 I 亚瑟av在线 I 婷婷国产天堂久久综合五月 I 欧美a级黄 I 中文亚洲欧美日韩无线码 I 亚洲深夜福利 I 黄色亚洲视频 I 久久免费精品国自产拍网站 I 激情综合婷婷丁香五月情 I www.色诱 I 亚洲午夜未满十八勿入网站2 I 国产午夜精品一区 I 天堂社区在线视频 I yyyy11111少妇影院 I 欧美激情在线观看一区二区三区 I 亚韩一区 I 中文字幕一区久久 I 九色国产 I 色婷婷中文字幕 I 精品视频久久久久 I 国产天天综合 I 在线亚洲精品国产一区二区 I 偷拍区清纯另类丝袜美腿 I 成人v精品蜜桃久久一区 I 黄色毛片在线播放 I 亚洲国产精品高清在线第1页 I 欧美日韩亚洲综合一区二区三区激情在线 I 日韩精品电影在线 I 99国产自在线 I 中国一级特黄真人毛片试看

水性脫模劑變質可能出現分層、有異味等現象；溶劑型脫模劑可能顏色變深、變渾濁，有沉淀產生，或者氣味異常。如果發現脫模劑有這些情況，很可能已經變質，不能再使用，否則會影響壓鑄效果。...

不同類型的脫模劑保質期不同。一般脫模劑的保質期在6-12個月作用，開封后一般在一個月內使用完。但這只是大致范圍，具體要看產品包裝上的說明，而且即使在保質期內，如果儲存條件不好，也可能提前變質。...

通常要儲存在陰涼、干燥、通風的地方，避免陽光直射和高溫。溫度過高可能導致脫模劑變質，比如水性脫模劑可能會破乳分層；溶劑型脫模劑可能會加速溶劑揮發，影響性能。還要注意密封...

一般情況下，壓鑄脫模劑在使用過程中會因與金屬液接觸、受熱等因素發生性能變化，不建議重復使用。但如果客戶要降本增效或者基于環保的要求，建議選擇高耐溫的脫模劑，實現多次使用...

要注意噴涂均勻，避免出現漏噴或噴涂過多的情況。噴涂過多可能導致脫模劑堆積有積碳燒結風險，影響鑄件質量，甚至噴涂過多容易將剛形成的脫模劑皮膜收刷掉導致粘模拉傷；漏噴則可能造成粘模。還要控制好噴涂壓力和距離，一般根...

常見的有手動噴槍噴涂、自動化噴涂。噴槍噴涂效率低，適用于壓鑄機噸位小、小面積模具；自動化噴涂一般適用于噸位較大、模具面積較大的場合，有助于提高生產效率。比如小五金件適合手動噴涂，汽車零部件比如缸體、后縱梁適合...

最好用去離子水，實在不行使用自來水。因為普通自來水中可能含有鈣、鎂等離子及雜質，井水中含有豐富的礦物質以及細菌，這些物質可能會與脫模劑中的成分發生反應，影響脫模劑的性能，比如可能導致乳液分層、降低脫模效果等。
...

不是固定的。要根據具體的壓鑄脫模劑產品說明、壓鑄工藝條件（如模具溫度、壓鑄速度、噴涂量噴涂時間等）以及鑄件的復雜程度、噴涂設備等來確定。一般來說，產品說明書會給出一個推薦的稀釋范圍，實際操作中可根據情況微調。...

會的。合適的脫模劑能防止鑄件表面出現劃痕、粘模、氣泡等缺陷，使鑄件表面更光滑、更光亮，提高表面質量。但如果脫模劑選擇不當或使用方法不對，可能會在鑄件表面留下殘留物，影響后續涂裝等二次加工，降低表面質量。比如有些...

有很大影響。好的脫模劑能在模具表面形成保護膜，減少高溫、高壓的金屬液對模具的沖刷和磨損，降低模具熱疲勞，從而延長模具壽命。相反，劣質脫模劑可能無法有效保護模具，甚至會腐蝕模具，縮短模具使用壽命。比如在一些模具溫度...

正常情況下，壓鑄脫模劑一般不容易導致模具生銹，因為壓鑄脫模劑含有防止模具生銹的成分。但有以下情況容易導致模具生銹：
①壓鑄脫模劑里面沒有緩蝕劑或者量很少，不能起作用。
②壓鑄脫模劑的pH酸性過酸或者堿性過堿，腐蝕模...

水性脫模劑環保性更高（低VOCs）、冷卻效果更好、耐高溫性能好，而且成本價格低，劣勢就是節拍相對長一點；溶劑型脫模劑成膜性更優，但污染較大，而且對于模具要求和工藝要求極高而且投資成本高。
正常壓鑄，一般選擇水溶性壓鑄脫模...

因為發氣量過高容易導致鑄件氣孔，影響鑄件的質量，當然這個也需要結合稀釋倍數以及脫模劑本身原料的選擇，還有噴涂后模具表面一定要吹干，否則也容易影響鑄件的質量。
...

因為如果壓鑄脫模劑含硅量過高，容易導致涂層附著力下降或者外觀顏色差，因為條件允許情況下，可以選擇無硅或者少硅配方
...

先進行破乳處理，利用聚合氯化鋁（PAC）或聚丙烯酰胺（PAM）進行破乳處理，然后把析出物當做固廢處理，最后對凈化的液體再清潔一下進行處理可以達到排放的標準。...

①脫模劑破乳析出
②脫模劑變質，影響產品外觀
③容易產生拉模，稀釋倍數大幅度減少
④減少模具的壽命
⑤噴嘴容易堵塞
⑥壓鑄機可能打不開
...

①脫模劑使用過濃，或者噴涂過多，導致脫模劑堆積過多 ②和脫模劑的成分有關系。
...

正常情況下，脫模劑生產處發往客戶時是正常的。大部分問題出現在儲存和使用過程中，夏天的時候天氣熱，比如儲存不當脫模劑經過暴曬，疊加使用不及時或者用自來水稀釋后又儲存一段時間，脫模劑很容易破乳變質析出，因為要注重儲存...

有的，氧化鋁壓鑄主要應用于后續對于陽極氧化、噴涂等要求高的場合，傳統的含硅脫模劑一則影響后續涂料與鑄件的親和力，另外含硅的容易在鑄件表面發灰，所以大部分場合下會建議客戶使用無硅脫模劑，一則減少脫模劑在模具上的殘...

壓鑄脫模劑的稀釋倍數由壓鑄脫模劑的固含量、噴涂時間噴涂量以及壓鑄工況共同決定的。正常情況下，一般壓鑄件不復雜時，20%左右的壓鑄脫模劑，稀釋倍數在100-150倍左右，如果工況更簡單些，可達到200-240倍；如果遇到壓鑄件復雜，...

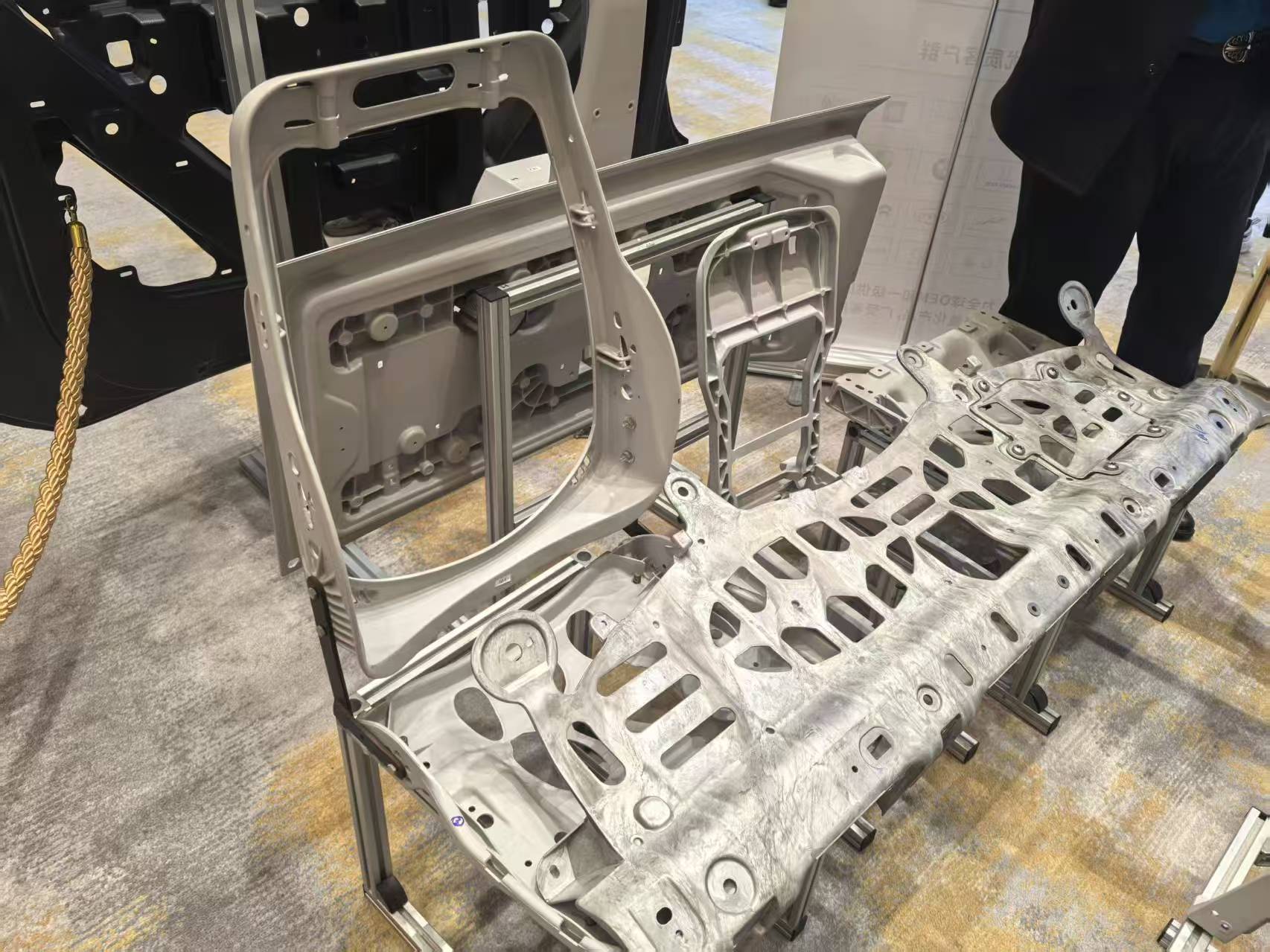

①汽車及摩托車零部件。諸如方向盤、CCB、中控臺、缸體、電機殼等。
②家用器具。比如除草的電動工具，煮飯的電飯鍋，智能鎖等。
③3c產品。手機中板、平板外殼、led背板、相機、AI眼鏡。
④航空航天。...

首先鎂合金在進行噴粉前，需要經歷用清洗劑清洗壓鑄件流程，一般這種噴不上去主要有兩大原因，一個是清洗液沒清洗好，另一種是清洗后車間進行二次污染。如果一定是從壓鑄脫模劑角度找原因，大概率是壓鑄脫模劑使用過濃，形成皮膜...

??關鍵參數與優化方法??：
??壓射速度??：
??低速階段??（0.1~0.5m/s）：防止飛濺和卷氣；
??高速階段??（充型主段）：采用更高速度（優于鋁合金），抵消鎂液快速散熱特性。
??增壓壓力??：
在凝固初期施加高壓（通常高于鋁...

溫度過高會加劇氧化，產生夾雜物，降低耐蝕性；溫度過低導致流動性差，提前凝固形成內部缺陷；雜質元素顯著加速腐蝕，需限制含量。對于壓鑄脫模劑的要求就是脫模劑能有助于鎂合金減少腐蝕，同時有助于鎂合金熔融液體的充填。
...

?正常情況下，鎂合金模具溫度需精準控制在 ??150~250℃?? ，以實現熱平衡，減少縮孔、變形和粘模或者不易成型等缺陷。
為預防模具溫度過高導致粘模或者變形、縮孔等問題，可以通過增強壁厚或異型部位優化散熱路徑，平衡凝...
